半焊式板式換熱器

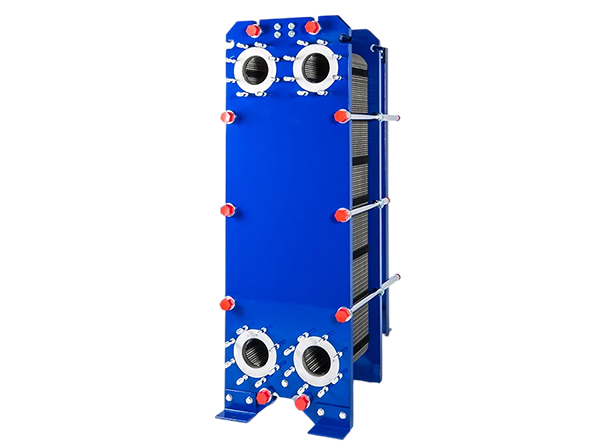

半焊式板式換熱器ATW50

產品描述:處理量:5000立方米/小時
設計壓力:50bar
耐溫:150℃
接管直徑:DN50~500
板片厚度:0.5mm - 1.2mm
墊片材質:NBR, EPDM, HNBR,HT-NBR, HEPDM,CR,VITON/FKM
板片材質:304, 316, 316L, 鈦,鈦鈀,哈氏合金C276,254SMO,鎳 ,904L等
服務熱線:400-6699-197
立即咨詢

半焊式板式換熱器是由板片對組成,每兩張板片用激光焊焊接成板片對。以疊加的形式夾裝在固定壓緊板、活動壓緊板中間。相鄰板片間形成網狀觸點并互相支撐,板片的剛度得到明顯增強。青島瑞普特半焊式板式換熱器采用的激光焊接技術,具有焊接變形小、殘余應力小、質量高等優勢。

板片對的腔內組成一種介質的通道;板片對與板片對之間采用耐蝕、耐高溫、耐高壓的密封膠墊密封,組成另一種介質通道;兩種介質在相鄰的通道內均勻地逆向流動,從而完成充分的熱交換過程。這種結構使每對板片都能方便的進行維護,同時又保證了焊接板對的穩定性。具有安全性高、傳熱效率高、使用壽命長、便于檢修等特點,適用于冷卻和化學處理,是替代管殼式及全焊式板式換熱器的理想選擇,特別是適用于氨類冷卻劑的蒸發和冷凝,以及腐蝕性液體的化學處理工藝。

與普通管殼式換熱器相比,除了具有板式換熱器的一般特點,半焊式換熱器還具有如下特點:01沖灌量小,經濟環保

特殊介質沖灌量小,有利于環境保護和降低運行成本。

02結構緊湊,占地面積小

管殼式換熱器管程和殼程的容積都很大,要使系統正常工作,必須充滿大量的介質,而半焊式板式換熱器一方面體積小,另一方面間距尺寸也小,因此占地面積小,易于安裝,節省空間。

03傳熱效率高,便于檢修

板片對采用激光焊接技術,再用密封墊密封,傳熱效率高,使用壽命長,不易泄漏,便于檢修,安全系數高。

04焊接技術成熟

采用成熟的激光焊接技術,板片具有焊接變形小、殘余應力小、質量高等優勢,尤其率先實現對特殊材質如鈦的焊接,在對半焊式鈦板換熱設備的研發和制造中,處于高等水平。

05結凍傾向小,抗凍性能高

由于水在低流速時,就能在板式換熱器中形成高速紊流,溫度分布非常均勻,從而減少了冷凍水的凍結傾向。即使發生了結凍,也更能承受凍結所產生的壓力,并且可以在凍結后繼續使用,而不像管殼式換熱器那樣容易使管脹裂。

涉及到的領域有:氨氣制冷行業、硫酸行業、燒堿行業、石化行業、冶金行業、機械行業、制藥行業、食品行業等。
