板式換熱器

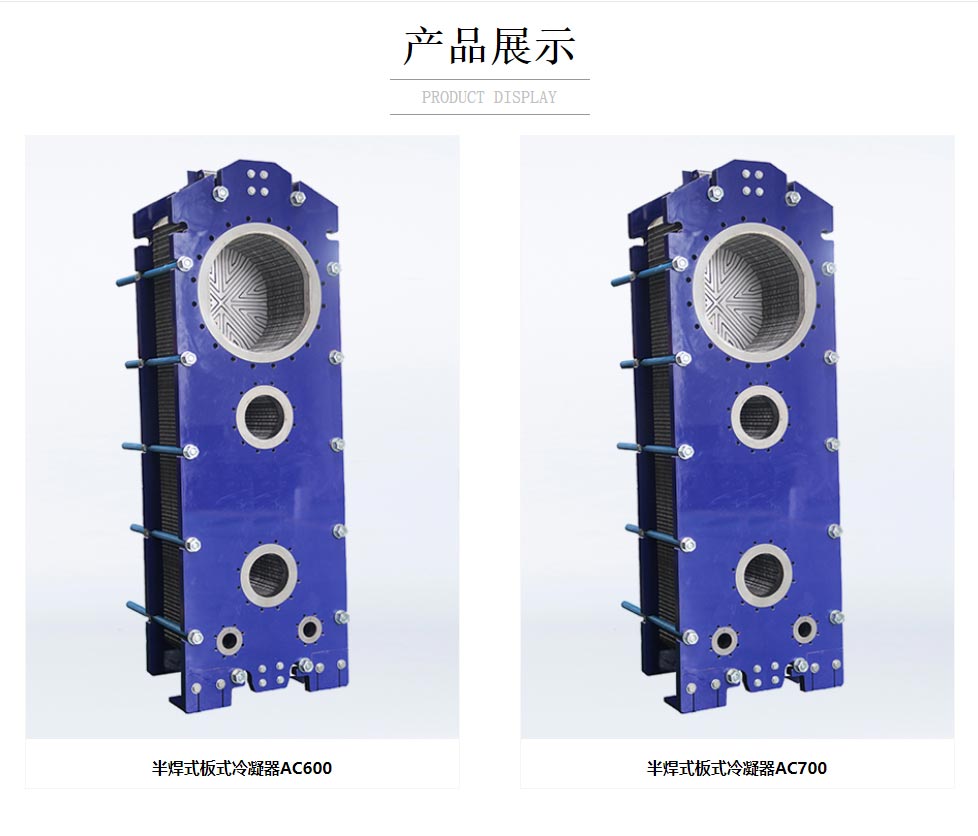

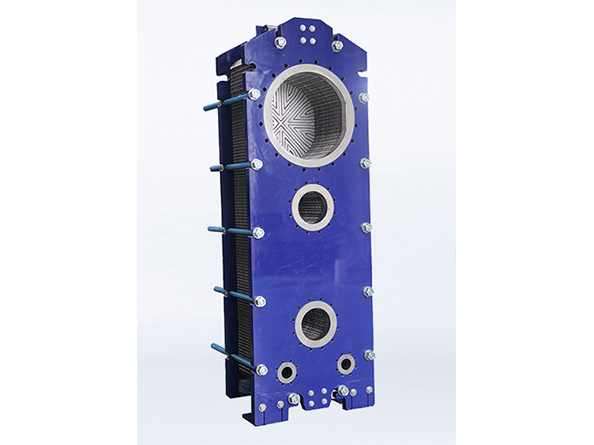

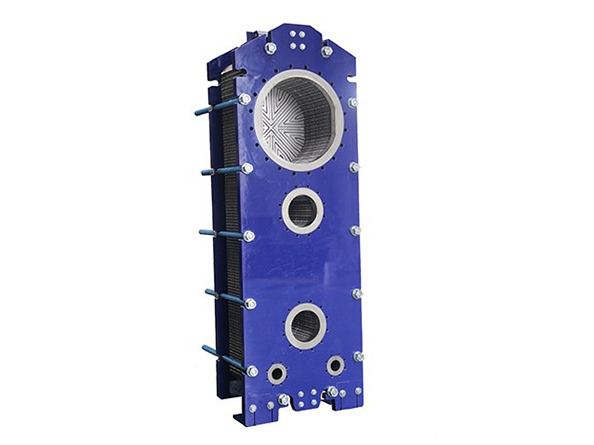

半焊式板式冷凝器

產品描述:裝機面積:500平方米/臺
設計壓力:16bar
耐溫:200℃
板片厚度:0.5mm - 1.2mm
接管直徑:DN50~700
墊片材質:NBR, EPDM, HNBR,HT-NBR, HEPDM,CR,VITON/FKM
板片材質:304, 316, 316L, 鈦,鈦鈀,哈氏合金C276,254SMO,鎳 ,904L等
服務熱線:400-6699-197
立即咨詢

板式冷凝器由成對焊在一起的板片組成,形成所謂的板片組。板片組的概念引出了兩種不同類型的通道:用于冷凝蒸汽的焊接通道和用于冷卻水的墊片密封通道。此種板型是為獲得較好冷凝效果而特別設計的,它具有不對稱的排列,在蒸汽側有較大的間隙,在冷卻水側有較小的間隙。這樣就可能在蒸汽端保持一個非常低的壓降,而在冷卻水側仍保持一定的速度和湍流。因此使得熱傳導效率達到很大,并將結垢程度減到最小。

板式冷凝器是專為在蒸發和蒸餾系統中的低壓或真空條件下冷凝蒸汽而特別研制的??蓾M足各種具體的應用和能力要求。蒸汽的進口接頭很大,而兩個凝液出口很小。冷卻水接頭是中型尺寸,位于板片的中央。


產品特點

01換熱效率高

板片設計科學合理,表面光滑,湍流度高,傳熱效率高。

02完全逆流

與可比的管殼式設備相比,可以對非冷凝氣體進行更大程度的過冷,減少真空泵的負荷。

03易于擴容,改變流程

針對特殊工況,只需要在現有的框架中增加額外的板片組,即可滿足需求。

04結垢更少,易于清洗

特別設計的波紋板片產生的高強度湍流,因而相比于管殼式冷凝器,在冷卻水側的結垢更少,因此,無論用機械還是化學的方法,冷卻水側都很容易清洗。

05占地面積小,節省成本

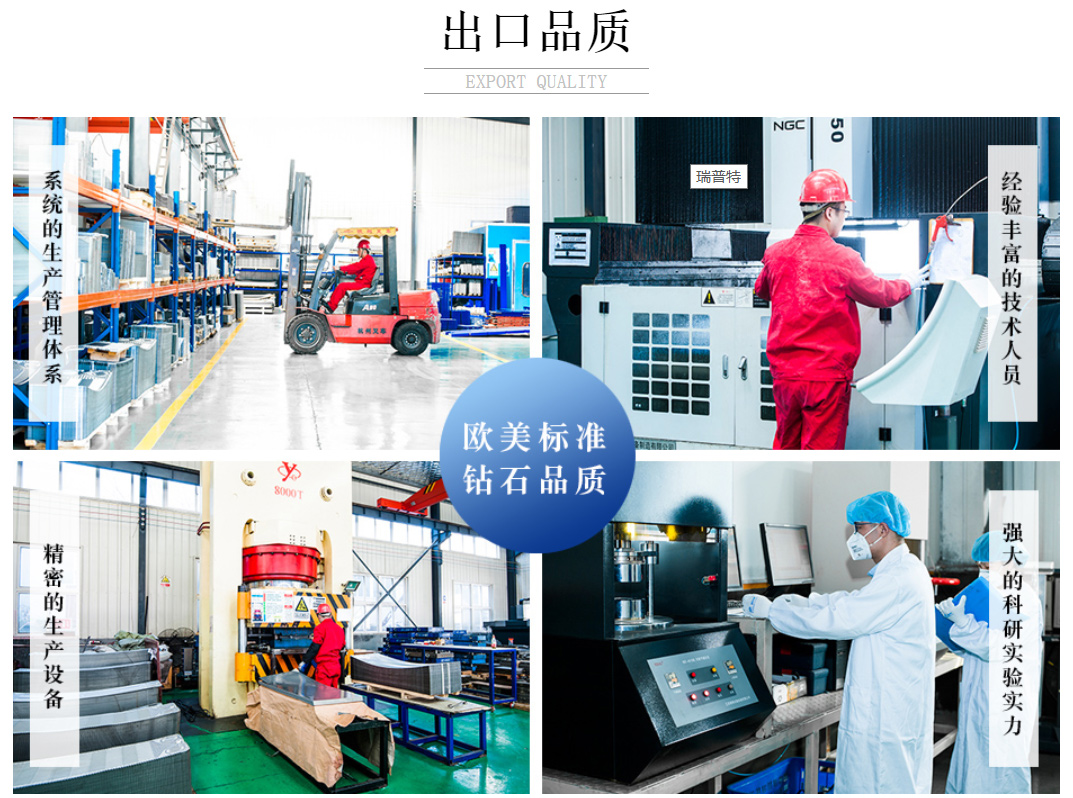

換熱面積大大減少,從而具有更高的成本效率,特別是需要用不銹鋼或鈦時。緊湊的設計也節省了空間,因而減少了運輸和安裝成本。半焊式板式冷凝器出口品質

質量保證
